防护等级：视外部机箱而定，内导轨：IP20
标准配置：导轨机箱框架
开好孔的前盖板及安装紧固件
镀锌安装导轨
工艺特点：

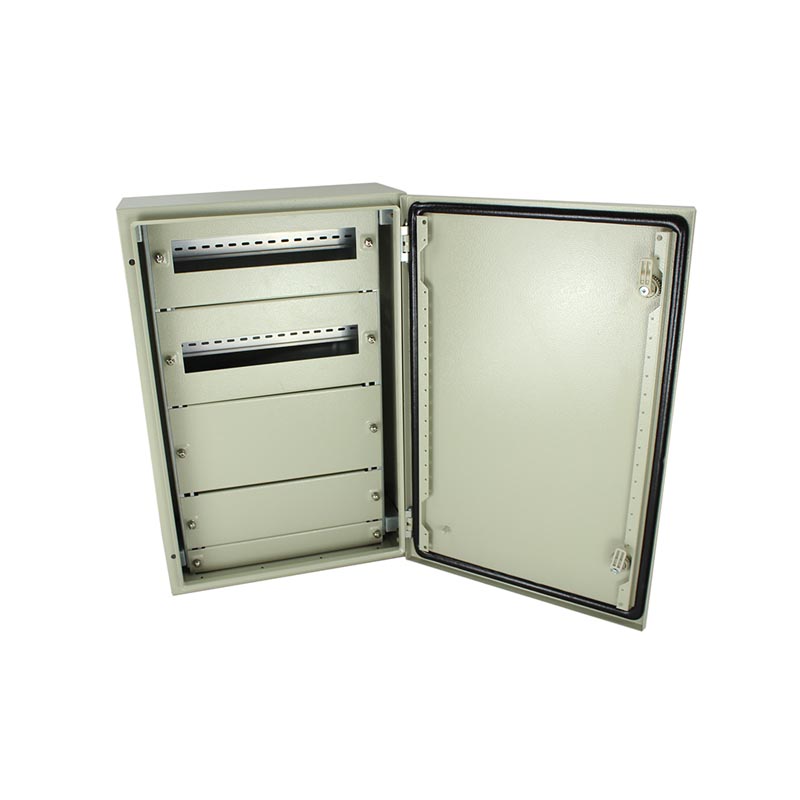

MDPT导轨箱体用于安装在开关箱装置中。

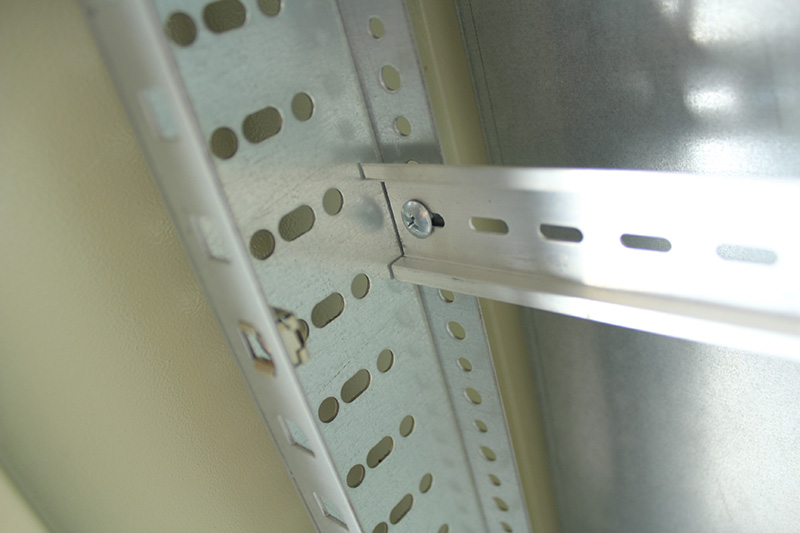

外部盖板尺寸为40mm-85mm。35mm标准的安装导轨可相应对称调节距离。导轨机箱框架钢板厚度为1.2mm，前盖板厚度为1.2mm。
选型表：
|
型号 |
门尺寸 |
断路器件数 |
||
|
Model |
H |
W |
NO.of breaks |
break qty PCS |
|
MDPT43 |
400 |
300 |
2row*10P |
20 |
|
MDPT54 |
500 |
400 |
3row*15P |
45 |
|
MDPT64 |
600 |
400 |
3row*15P |
45 |
|
MDPT66 |
600 |
600 |
3row*26P |
78 |
|
MDPT75 |
700 |
500 |
3row*21P |
63 |
|
MDPT75-2 |
700 |
500 |
4row*21P |
84 |
|
MDPT86 |
800 |
600 |
3row*26P |
78 |
|
MDPT86-2 |
800 |
600 |
4row*26P |
104 |
|
MDPT106 |
1000 |
600 |
6row*26P |
158 |
|
MDPT108 |
1000 |
800 |
6row*38P |
228 |
