产品展示
PTX箱体
    发布时间: 2016-11-29 22:23

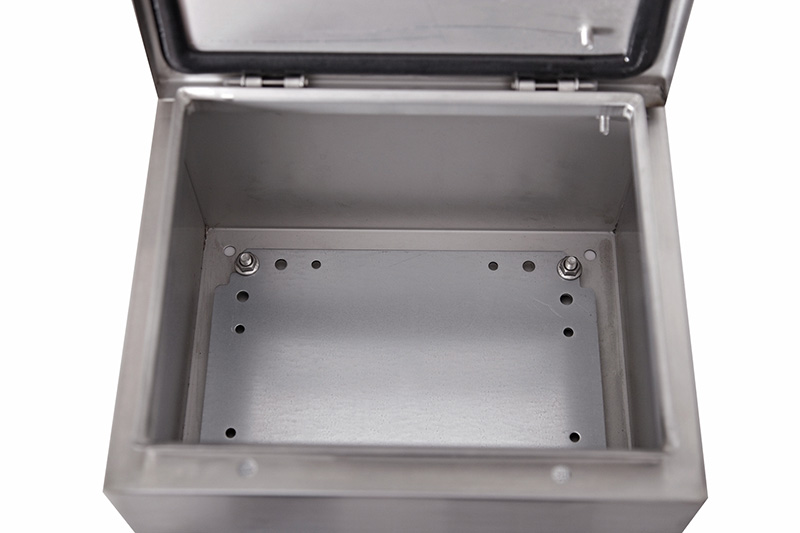

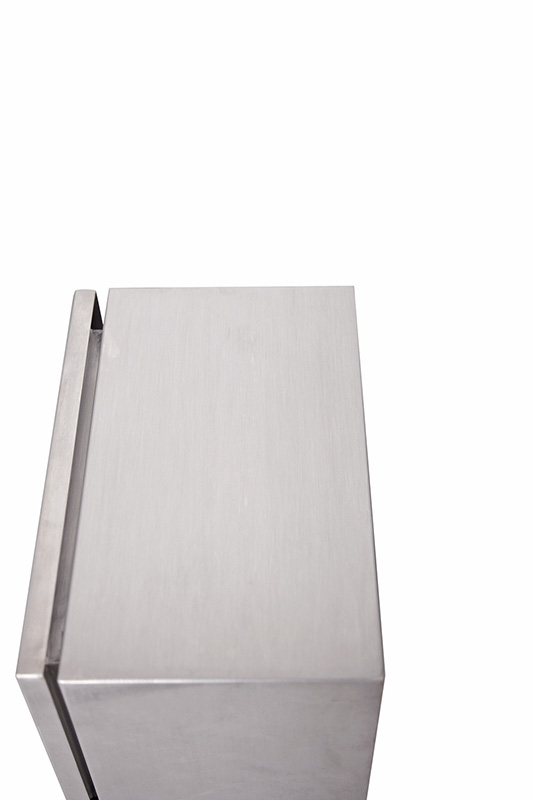

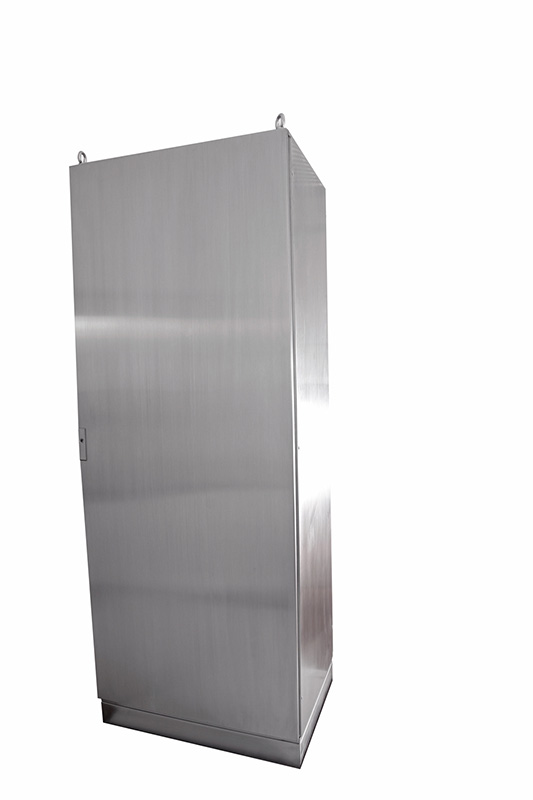

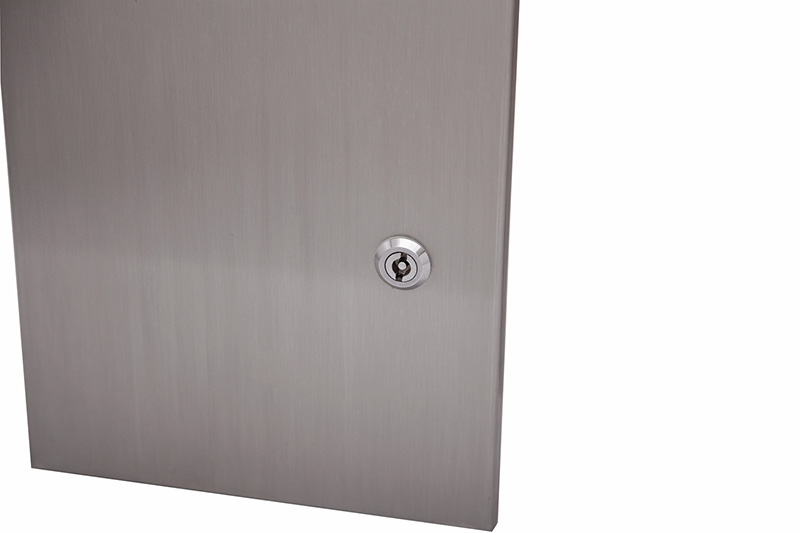

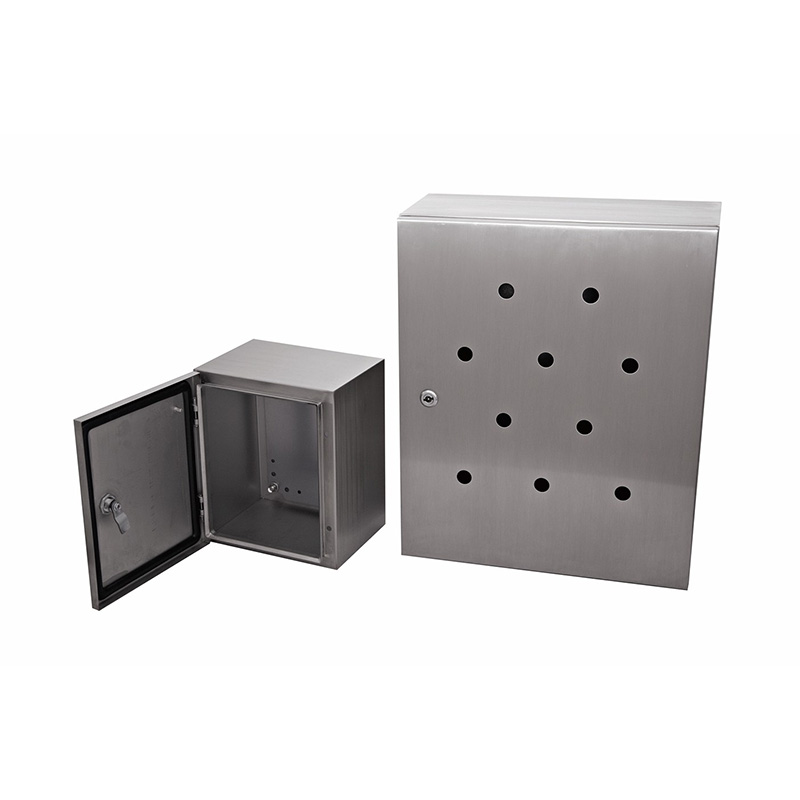

PTX箱体
材料:
SUS304 SUS316
表面处理:拉丝
防护等级:IP66
标准配置:门板、箱体、安装板、门锁


工艺特点:

1、 组合式电柜,适宜并柜使用1、 PU发泡的密封条确保箱体达到IP66的防护等级
2、 加宽的箱体边框,承重铰链、门板方管加强筋确保箱体系统的高强度
3、 镀锌安装板和高强度的安装支架确保安装元器件的可靠性
4、 底部进出线装置确保进出线方便灵活
5、 表面拉丝处理,高档箱体内部可做喷砂处理。

选型表

型号

H

W

D

PTX2 215

200

200

150

PTX3 215

300

200

150

PTX3 315

300

300

150

PTX4 315

400

300

150

PTX5 315

500

300

150

PTX5 415

500

400

150

PTX6 415

600

400

150

PTX6 515

600

500

150

PTX7 515

700

500

150

PTX8 615

800

600

150

PTX3 2520

300

250

200

PTX3 320

300

300

200

PTX4 420

400

400

200

PTX5 520

500

500

200

PTX6 620

600

600

200

PTX7 620

700

600

200

PTX8 620

800

600

200

PTX8 820

800

800

200

PTX10 1020

1000

1000

200

PTX12 1020

1200

1000

200

PTX3 2525

300

250

250

PTX4 325

400

300

250

PTX5 325

500

300

250

PTX5 425

500

400

250

PTX6 425

600

400

250

PTX7 525

700

500

250

PTX8 625

800

600

250

PTX9 625

900

600

250

PTX10 825

1000

800

250

PTX10 1025

1000

1000

250

PTX12 825

1200

800

250

PTX12 1225

1200

1200

250

PTX14 1025

1400

1000

250









PTX4 330

400

300

300

PTX5 530

500

500

300

PTX6 430

600

400

300

PTX7 630

700

600

300

PTX8 630

800

600

300

PTX9 630

900

600

300

PTX12 1030

1200

1000

300

PTX4 440

400

400

400

PTX5 540

500

500

400

PTX6 640

600

400

400

PTX6 540

600

500

400

PTX7 640

700

600

400

PTX8 640

800

600

400

PTX8 840

800

800

400

PTX10 840

1000

800

400

PTX10 1040

1000

1000

400

PTX12 640

1200

600

400

PTX12 840

1200

800

400

PTX14 1040

1400

1000

400
